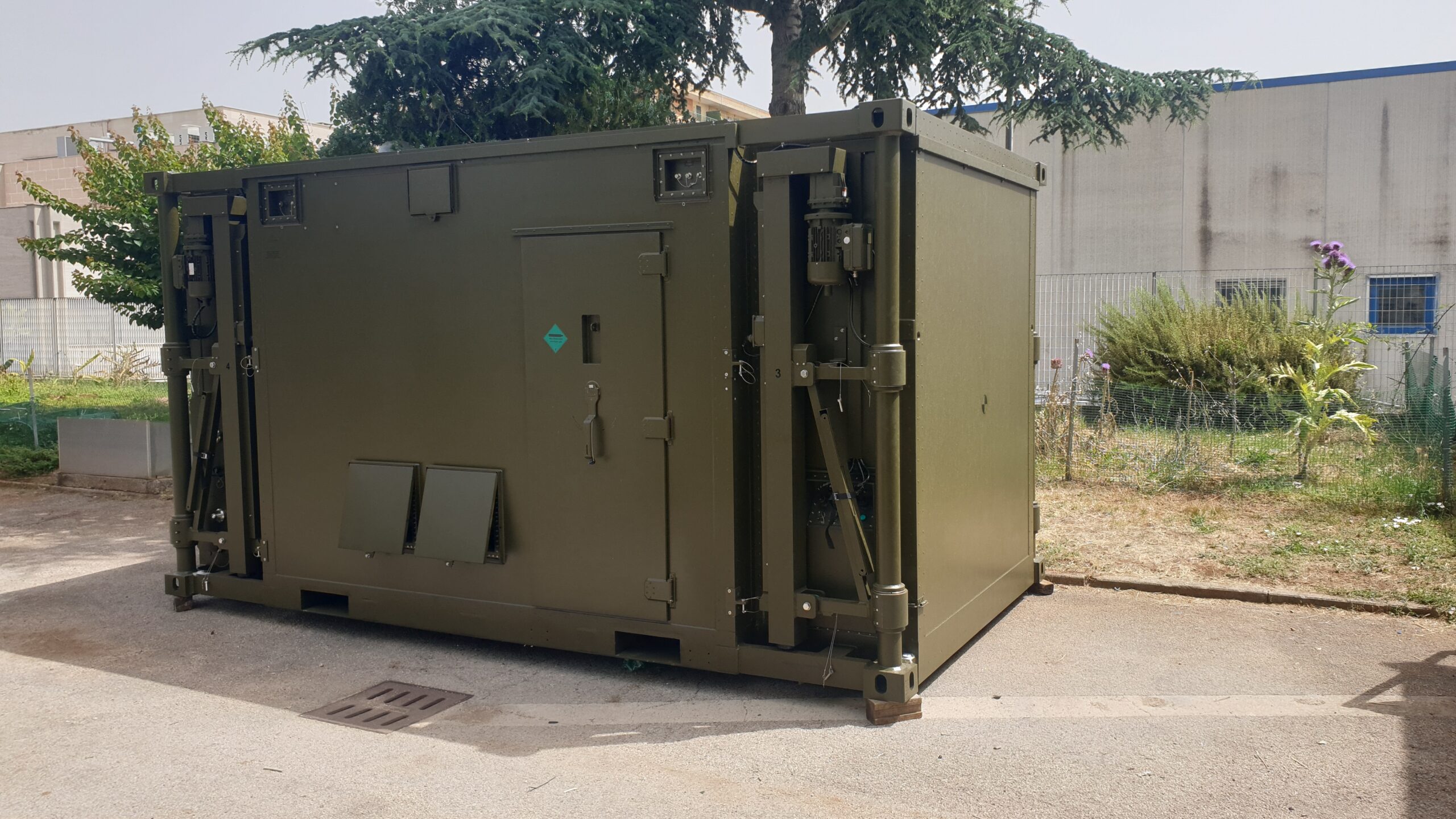

Shelter 15Ft Cellula Comando e Controllo Avanzato

Lo Shelter è progettato per fornire uno spazio confortevole e sicuro in un’ampia gamma di condizioni climatiche e geografiche, come descritto di seguito.

Ogni attrezzatura è progettata per funzionare ed essere utilizzata nelle seguenti condizioni climatiche e geografiche.

Temperatura

Durante lo stoccaggio, lo Shelter è in grado di resistere all’esposizione a temperature comprese tra –57 °C e +71 °C. Durante il trasporto, lo Shelter è in grado di resistere all’esposizione a temperature comprese tra –54 °C e +71 °C con accesso del personale al limite inferiore dell’intervallo. La temperatura operativa dello Shelter è compresa tra –40 e +49 °C. I pannelli, le finestre e gli altri componenti dello Shelter resiste a shock termici da +71 °C a –57 °C senza separazione, crepe da delaminazione o degrado.

L’attrezzatura interna dello Shelter è in grado di funzionare tra 0 °C e +50 °C e resistere all’esposizione a temperature comprese tra -40 °C e +65 °C in condizioni di stoccaggio.

Impermeabile

Lo Shelter, compresi i pannelli e gli elementi esterni, è reso stagno senza l’uso di ulteriori sigillature esterne, calafataggio, nastrature e così via. La tenuta stagna è conforme alla norma ASTM E1925-10. Lo Shelter può essere immerso a più di 76 cm dalla base per 30 minuti senza l’uso di ulteriori sigillature esterne, calafataggio, nastrature e così via, senza che venga rilevato alcun ingresso di acqua.

Impermeabilità all’aria

Lo Shelter non consente perdite d’aria né nella configurazione di spedizione né in quella operativa, come specificato nella norma ASTM E1925-10.

Sigillatura meteorologica

Le guarnizioni di tenuta è progettata per essere parte integrante dello Shelter e sono progettate per essere facilmente sostituibili dall’utente sul campo senza l’uso di strumenti speciali.

Vento

Una volta fissata, l’attrezzatura resiste a venti fino a 160 km/h stazionari, con raffiche fino a 190 km/h.

Polvere e sabbia

Le parti mobili esterne dell’attrezzatura in modalità di trasporto o operativa sono progettate per resistere agli effetti della sabbia trasportata dal vento. Le parti mobili esterne sono progettate per funzionare e resistere a concentrazioni di particelle di 2,19 g/m³ con una velocità del vento di 8,9 ± 1,3 m/sec senza degradazione. Tali particelle avranno dimensioni variabili da
150 μm 1000 μm. L’umidità relativa è inferiore al 23%. La progettazione impedisce l’ingresso di polvere e sabbia all’interno della struttura.

Ghiaccio e neve

La struttura del contenitore è progettata in modo tale che l’accumulo di ghiaccio e/o neve non danneggi, deformi o impedisca il funzionamento dell’attrezzatura. L’attrezzatura non consente l’accumulo di acqua in sacche, pieghe, fessure o depressioni che potrebbero causare danni strutturali in caso di congelamento.

Altitudine

L’apparecchiatura utilizza dispositivi che consentono il passaggio dell’aria e l’equalizzazione della pressione per evitare danni all’apparecchiatura. È previsto un totale di almeno 2.500 mm² di area di ventilazione per ogni metro di lunghezza del contenitore, o frazione di esso. La struttura dovranno è in grado di funzionare efficacemente su una varietà di terreni ad altitudini fino a 3.000 m sul livello del mare. Per essere trasportabile per via aerea, l’apparecchiatura è in grado di sopportare il trasporto non pressurizzato o non riscaldato fino a un’altitudine di 12.000 m senza ulteriori preparazioni oltre a quelle richieste per il trasporto.

Umidità

Tutte le apparecchiature resistono all’esposizione giornaliera fino al 97% di umidità relativa per 20 ore e all’esposizione al 100% di umidità relativa (con condensa) per 4 ore. L’attrezzatura interna dello Shelter è in grado di funzionare fino all’80% di umidità relativa (senza condensa) e resiste all’esposizione del 100% di umidità relativa (con condensa) in condizioni di stoccaggio.

Corrosione marina

Lo Shelter è completamente utilizzabile se esposto a un ambiente salino come specificato nella norma ASTM E1925-10. Tutto l’hardware, inclusi elementi di fissaggio, martinetti e guarnizioni, non mostrerà segni di corrosione o degrado dopo 96 ore di esposizione a questo ambiente simulato.

Ultravioletti

Gli effetti ultravioletti non possono degradare in modo significativo né influenzare la funzionalità dei componenti o dei materiali dell’apparecchiatura per la vita utile prevista.

Riferimenti normativi

1. D. Lgs 81/2008 e s.m.i.,

2. D. Lgs. 152/2006 e s.m.i.

3. D. Lgs. n. 37 del 22/01/2008

4. Directive 2011/65/UE

5. Direttiva 96/29/Euratom

6. AQAP 2070 Ed. 2

7. NATO AQAP-2110 Ed. D rev.01, Jun. 2016

8. NATO AQAP-2210 Ed. A Version 2 Sep. 2015

9. NATO AQAP-2310 Ed. A Version 1 Apr. 2013

10. Regulation (EC) No 1907/2006

11. Direttiva 2014/35/UE

12. Capitolato T ecnico di Gara – All. 2 (CIG Z0D2FCB0F4)

13. PT000076SOW002 rev.A

14. GOV063-W-IT-I

15. HSE003-W-IT-I

16. CFM002-W-IT-I

17. LDO PR 37-19

18. PAS038-I-IT-I

19. PAS054-P-IT-I

20. PAS068-I-IT-I

21. PAS095-L-IT-I

22. ISO 9000:2015

23. AQAP 2070 Ed. 2

24. MIL-STD-973

25. ISO 9001: 2015

26. AQAP 2105

27. MIL-STD-1521B

28. STANAG 4159

29. STANAG 2338

30. R9. STET 1306 COTES del 94

31. R10. MIL-STD 461E

32. R11. MIL-STD 285 R12. IEE-299

33. R13. NATO SDIP-27 NATO

34. R14. MIL-STD 810F

35. R15. MIL-STD-810D

36. R16. 2006/42/CE

37. R17. 2006/95/CE

38. R18. MIL-C-5015

39. R19. ASTM 1925-99

40. R20. MIL-STD 1472F

41. R21. SHAPE/NATO 6516/88

42. R22. Normativa CSC D.P.R.

43. R23. UNI/ISO 668:2020

44. R24. NATO SDIP-29/1

45. R25. MIL-STD 1791

46. R26. ISO 1161-1984

47. R27. UNI 9795-91

48. R28. STANAG 4370 Ed. 3

49. R29. STANAG 4632 Ed. 1

50. R30. MIL-STD 220A

51. R31. IEC 950

52. R32. CEI 70-1

53. R33. CEI 64-8

54. R34. CEI 81-1

55. CEI 14-6

56. CEI 17-13

57. CEI 20-22

58. CEI 20-35

59. CEI 20-37

60. CEI 20-38

61. MIL-F-14072C

62. MIL-DTL-3432H

63. MIL-STD-1472D

64. Direttiva 2004/108/CE

65. ICD/ICS 705 Vers. 1.5

66. Manuale del velivolo C130J

Lo shelter completamente allestito è:

1. in grado di operare conformemente a quanto indicato nello STANAG 4632 Ed. assicurando rapidità di movimentazione, di schieramento e di allestimento nelle condizioni operative;
2. schermato con attenuazione di almeno 60 dB da 150 khz a 1 GHz, misurata secondo MIL-STD 285. Tutte le linee di alimentazione e di segnale, che non siano già filtrate, sono munite di filtri a norma
3. in grado di funzionare anche in condizioni ambientali e meteorologiche estreme, conformi allo standard MIL-STD 8I0E temperatura esterna da -30° C a +55° C di cui allo STANAG 4370 Ed. 3 (shock termico), e di assicurare comunque una temperatura interna di circa 20°C;
4. certificato secondo la normativa CSC;
5. provvisto di idoneo sistema per la protezione NBC/Rota, che consente la pressurizzazione immettendo aria purificata da eventuali contaminanti chimici, biologici e radiologici attraverso una serie di idonee feritoie in grado di assicurare una distribuzione uniforme dell’aria.
6. Idoneo al trasporto su:
   1. velivolo C130J secondo la norma MIL-STD 1791
   2. veicolo militare . 8×8 APS 95
   3. panali porta-container, secondo quanto previsto dallo standard ISO 668;
   4. nave ETNA e Unità Navali da sbarco (tipo San Giorgio/San Giusto):;

   5. mercantili adibiti al trasporto commerciale di container e traghetti del tipo Ro/Ro;
7. idoneo al sollevamento tramite funi
8. idonee al caricamento mediante dispositivo CHU in dotazione all’APS 8×8
9. di massa a pieno carico non superiore a 8000 kg
10. Munito con predisposizioni meccaniche per l’avioimbarco su C130J.

Allestimento interno

• Un (01) armadio/rack server da 19″ per apparecchiature radio, di alimentazione e di rete IP GREEN
• Un (01) armadio/rack server da 19″ per apparecchiature di rete BLU e ROSSA
• L’interno dello Shelter ha due aree separate: un’area di lavoro per il personale e un’area tecnica per i rack dei server e i sistemi ACU. L’area di lavoro è fisicamente separata dall’area delle scaffalature con adeguate soluzioni di isolamento acustico e termico, per consentire la climatizzazione bizona e limitare il rumore nell’area di lavoro
• Cinque (5) postazioni di lavoro comprensive di scrivania, posizione seduta, supporto per due monitor, staffe per apparecchiature KVM sotto i monitor, consentendo un facile accesso agli operatori per interagire con tali apparecchiature. Sarà possibile regolare l’altezza e l’inclinazione dei monitor
• Cinque (5) robuste sedie da ufficio con schienale costruito su un robusto telaio in metallo, con regolazione pneumatica dell’altezza e dell’inclinazione, braccioli integrati (regolabili in altezza) e ruote piroettanti a scorrimento fluido. Rivestito in pelle liscia, oppure in materiale similpelle, traspirante e facile da pulire. Includere un meccanismo sicuro per mantenerlo in posizione durante il trasporto
• Un (1) armadietto d’archivio in metallo per raccoglitori A4.
