Shelter docce (ISO 1C)

Lo Shelter Doccia è stato realizzato per assicurare, nel rispetto delle vigenti norme igienico sanitarie e di sicurezza, il soddisfacimento delle esigenze connesse con l’igiene personale degli utenti.

Sul complesso sono installate n. 8 cabine doccia.

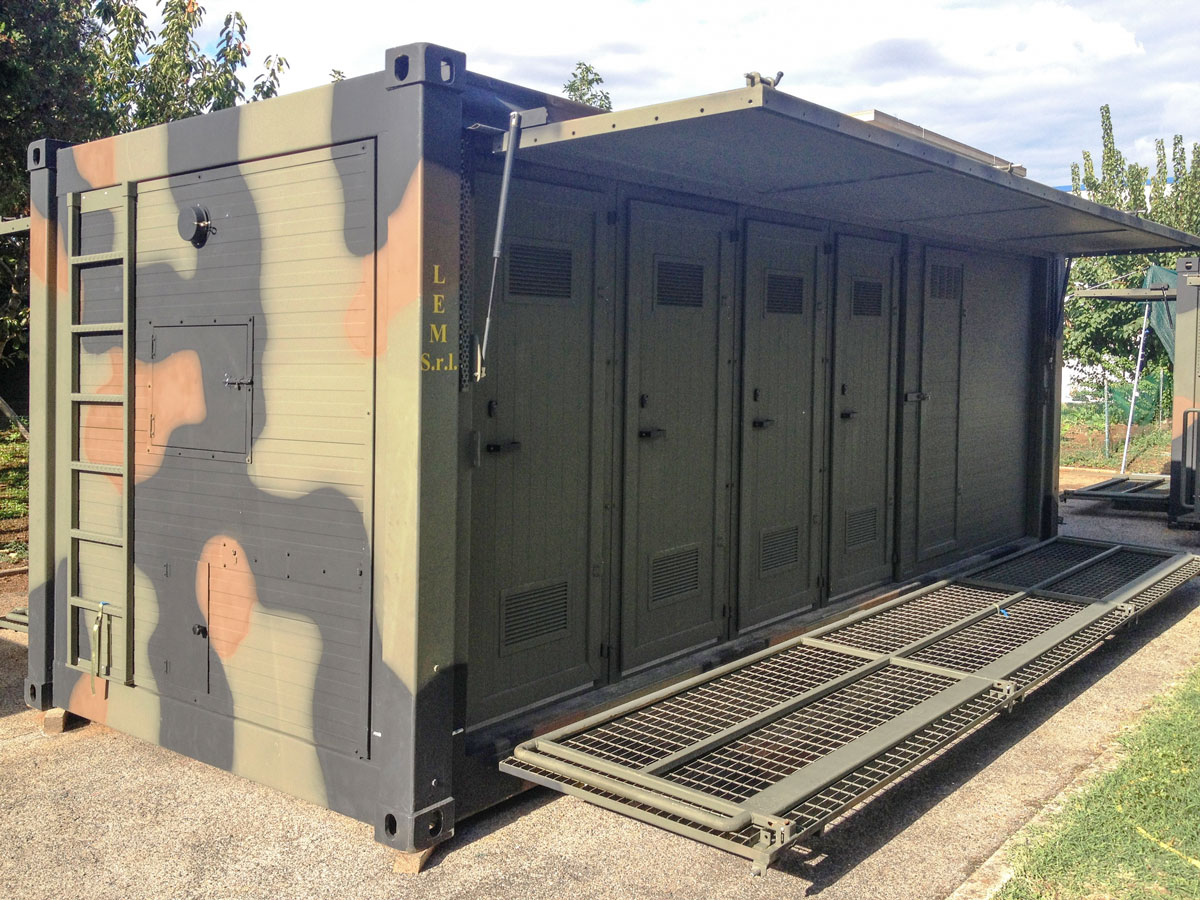

È costituito da un Container in acciaio della serie dimensionale ISO 1C, in cui sono state ricavate due zone distinte e separate:

• una prima zona, posta ad un’estremità del Container, a sua volta suddivisa in due vani tecnici, uno adibito per la centrale termica e il quadro elettrico; l’altro per il serbatoio del gasolio ancorato alla struttura del complesso;
• la seconda zona è invece destinata ad otto cabine doccia‘’inox’’ di tipo estraibile, disposte su due file identiche e contrapposte e con le aperture di accesso rivolte verso l’esterno.

Le dimensioni di ciascun container, nella configurazione logistica di trasporto, sono conformi alla standardizzazione civile ISO 1C – Norme ISO 668 e UNI 7011-72.
I container sono dotati di “approvazione CSC ai fini della sicurezza” (Legge 3 febbraio 1979 n. 67) e “omologazione UIC per il trasporto ferroviario internazionale”.

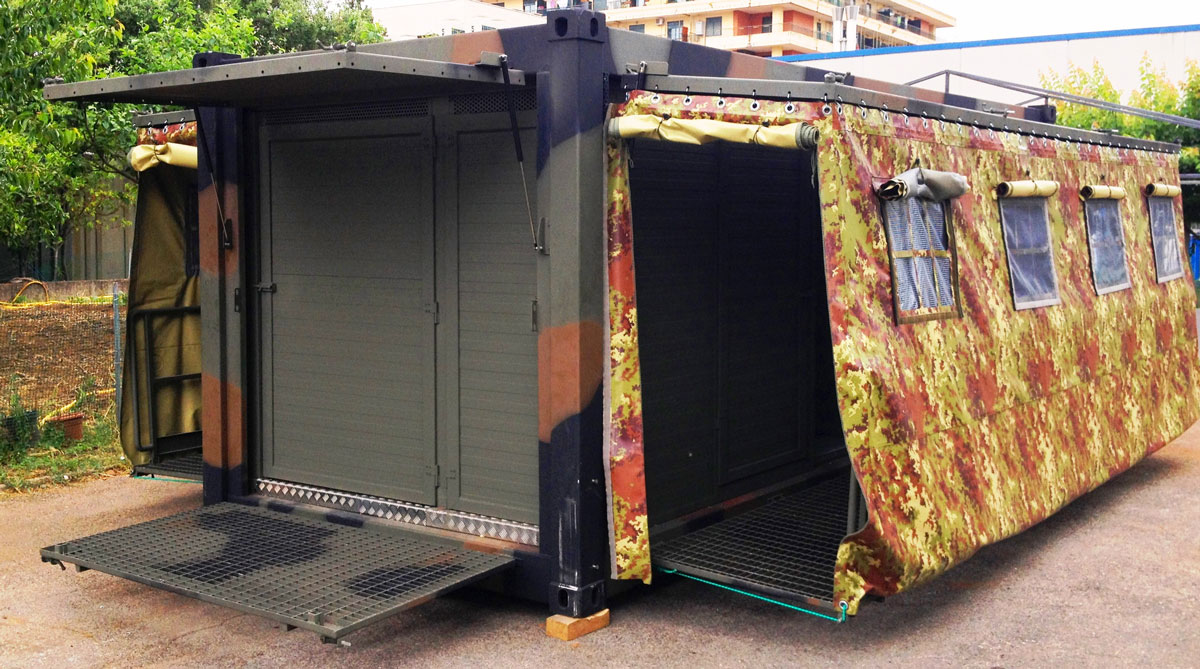

Per consentire l’accesso alle cabine docce e ai vani tecnici, sono presenti tre passerelle con parapetto, una per ciascuno dei lati lunghi del container e una per il lato corto interessato dai vani tecnici.
Per proteggere dalle intemperie l’accesso alle cabine doccia e ai vani tecnici, sono presenti tre tettoie, una per ciascuno dei lati lunghi del container e una per il lato corto interessato dai vani tecnici.

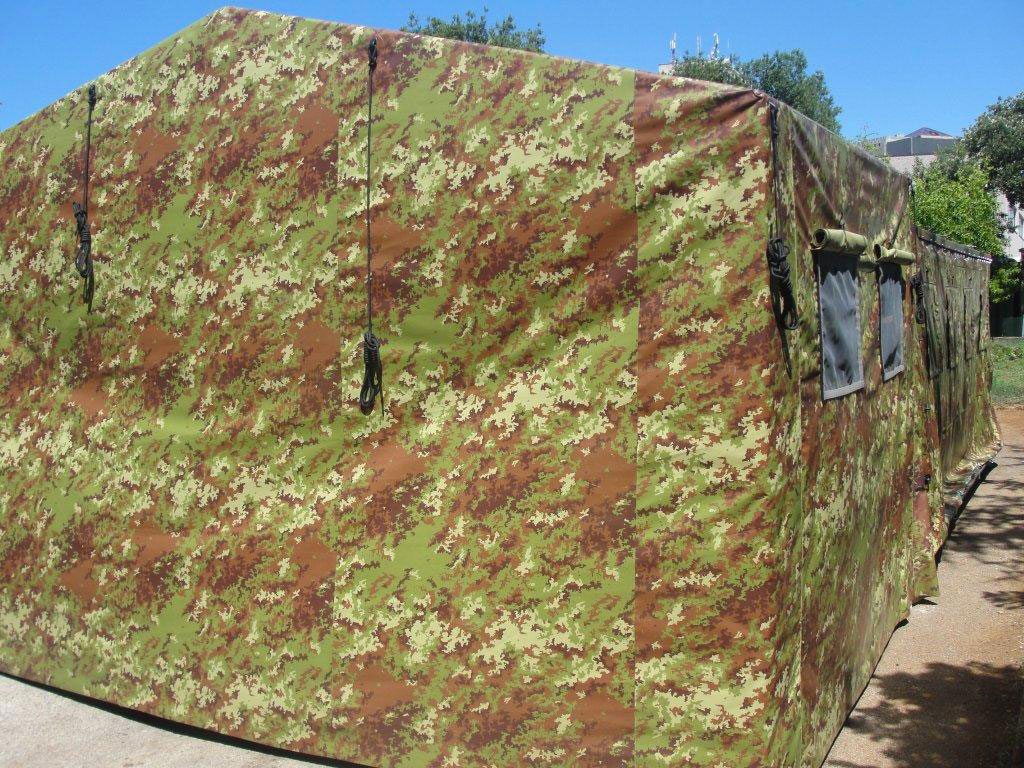

Sono fornite in dotazione n. 2 tende da applicare alle tettoie di copertura degli ingressi delle cabine doccia in tessuto spalmato con PVC, di colore policromo dotata di n. 4 finestre con zanzariera e chiudibili dall’interno con sistema a velcro mediante teli trasparenti in PVC e oscurabili dall’esterno mediante teli in tessuto identico a quello utilizzato per la realizzazione delle tende.
Una tenda spogliatoio colore policromo con struttura portante tubolare in alluminio e copertura in tessuto spalmato in PVC assicurerà il raccordo con le passerelle di accesso alle cabine doccia.

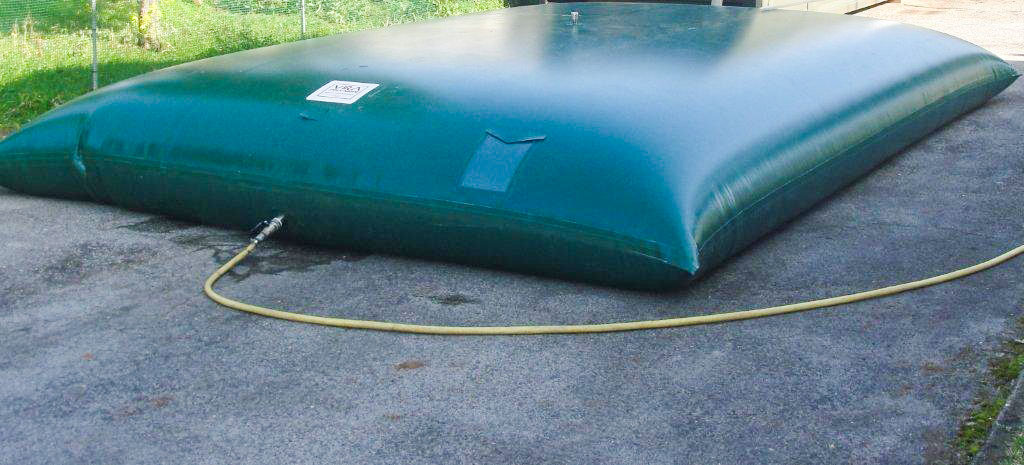

La dotazione prevede infine due serbatoi flessibili in PVC, ognuno dei quali di capacità pari a 10.000 Lt. Un serbatoio flessibile sarà impiegato per la riserva di acqua, da collegare alla pompa di alimentazione mediante una tubazione in gomma flessibile, mentre l’altro sarà impiegato per la raccolta delle acque di scarico.

L’impianto termico dello Shelter Doccia è costituito da una caldaia a gasolio a doppio bruciatore, per garantire in ogni caso una funzionalità al 50% ed avente una potenza termica totale di 240 kW in grado di riscaldare le cabine doccia tramite i radiatori in acciaio e di produrre acqua calda per uso sanitario con T 45°C.

Il Complesso è idoneo al trasporto su:

• ferrovia;
• nave;
• autocarro (con pianale scarrabile APS, munito di dispositivo CHU, e non) in grado di trasportare container tipo ISO 1C, per via ordinaria e per brevi tratti su terreno a fondo naturale di media preparazione.

E’ facilmente movimentabile impiegando, oltre al sistema di sollevamento e caricamento proprio dei pianali scarrabili, un’autogru o un idoneo carrello elevatore dotato di forche ISO oppure di “spreader”.

E’ inoltre stato progettato per l’impiego continuativo di tipo campale, ossia:

• negli ambienti caratteristici delle zone colpite da calamità naturali;
• in zone caratterizzate da ambiente marino molto aggressivo e raffiche di vento con sabbia;
• altitudine non superiore a 1.000 m sul livello del mare;
• nelle condizioni climatiche stabilite dallo STANAG 4370 Ed. 3 (AECTP 200), zone Al e CO e quindi con temperature variabili tra -19°C e +49°C in fase operativa, e fra -21°C e +71 °C in fase di stoccaggio.
