Shelter Doccia / Spogliatoio / Asciugatura

Lo Shelter è progettato e realizzato per essere utilizzato in modalità operativa con temperature esterne comprese tra -15°C e +45°C; operare sia direttamente sul terreno, ancorché non perfettamente pianeggiante.

Lo Shelter, nella sua configurazione da trasporto dovrà:

1. avere le caratteristiche standard di un container ISO 20 piedi 1CC ed essere realizzato in accordo alle seguenti normative:
   1. C.S.C. – Container Safety Convention;
   2. T.I.R. – International Custom Convention;
   3. ISO 668 Series 1 Freight containers; classification, dimensions and ratings pertaining to ISO 1CC containers;
   4. ISO 1161 Series 1 Freight containers – corner and intermediate fittings – specifications.
2. avere massa totale nel complesso non superiore a 7.000 kg (completo di allestimento);
3. avere dimensioni esterne di un container standard ISO 20’ HC (High Cube) ovvero:
   1. Lunghezza 6,058 metri
   2. Profondità 2,438 metri
   3. Altezza 2,591 metri

Struttura Principale

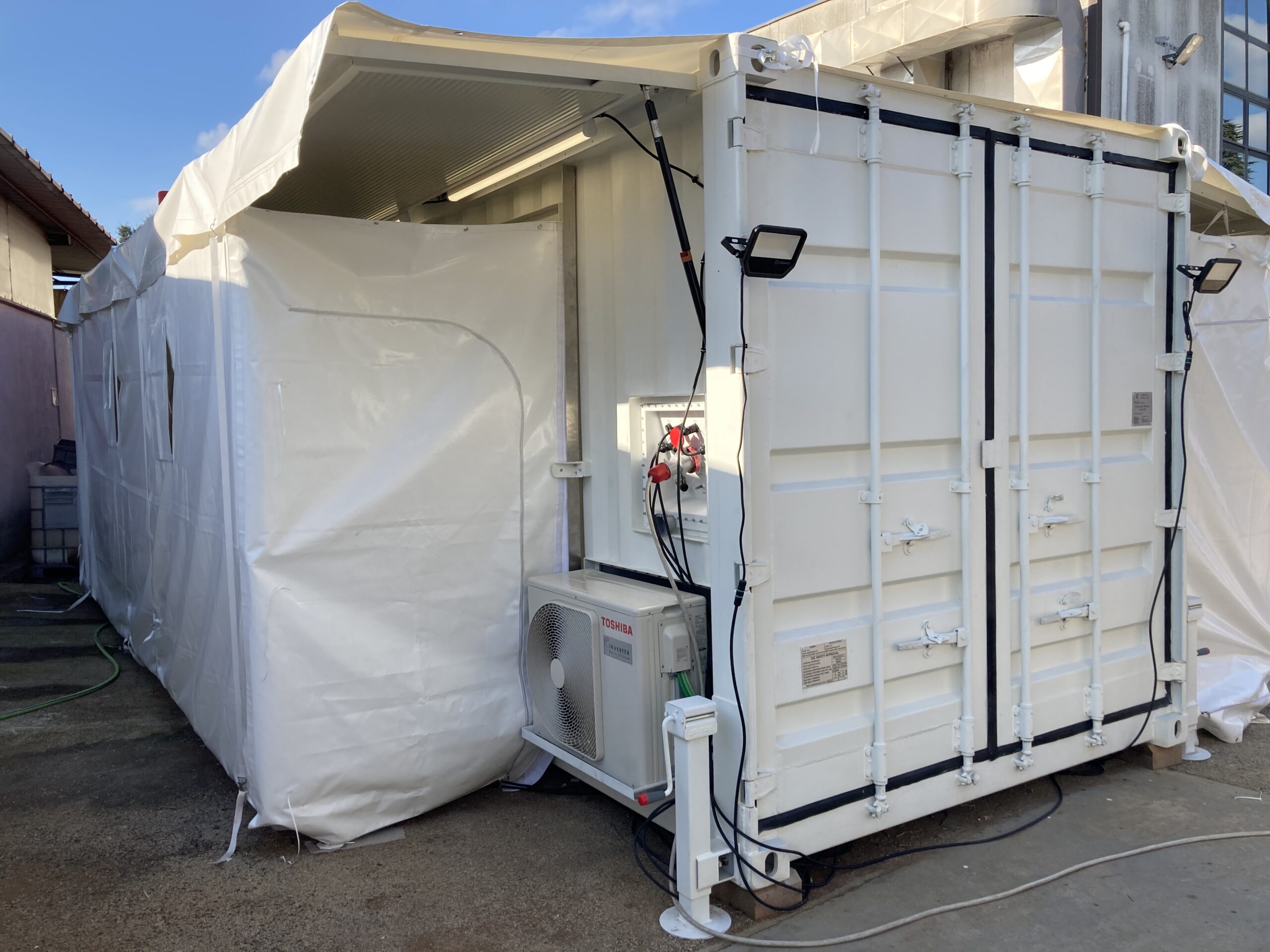

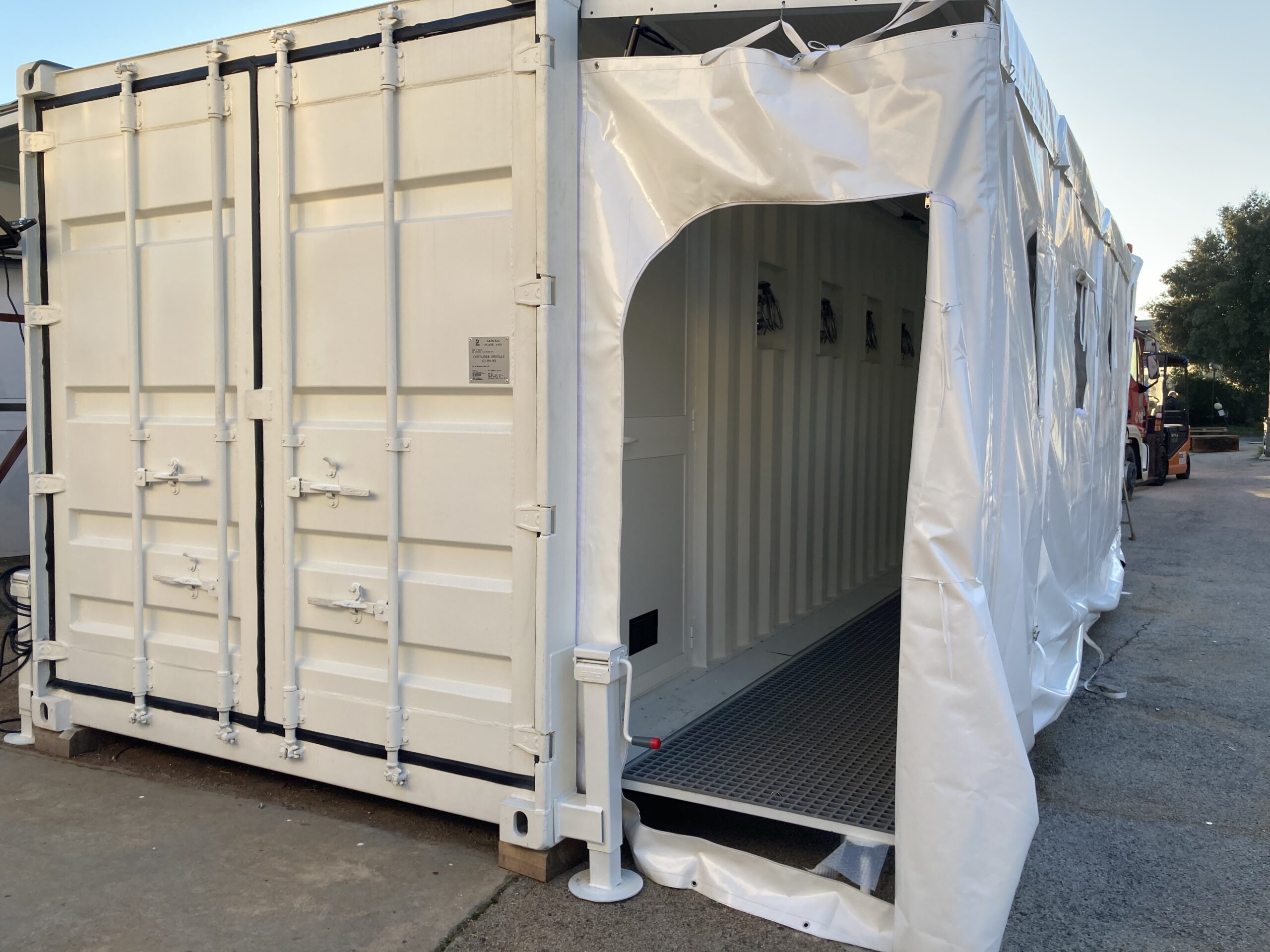

Shelter Standard ISO 20ft 1CC (6.058×2.438×2.591H mm) con struttura autoportante in acciaio, tasche per Forklift, ingresso principale con portelloni a doppia anta in lamiera grecata posizionati su un lato corto, grelle e tettoie ribaltabili sui due lati lunghi e su un lato corto opposto all’ingresso principale. In configurazione operativa vengono a formarsi 3 aree di lavoro distinte ed ognuna su uno dei 3 lati (zona doccia – zona spogliatoio – zona asciugatura);

• in configurazione operativa il Sistema avrà le dimensioni di c.a. 7,00×4,50 mt
• Pannello per l’ingresso/uscita segnali
• Pannello per l’ingresso dell’alimentazione da rete con connessione 400V esterni e distribuzione interna 400V trifase e 230V monofase

Impiantistica

• Impianto di Condizionamento
• Impianto di rilevazione incendio
• Impianto elettrico e di illuminazione a LED
• Impianto di illuminazione esterno a LED (IP67) per garantire idonea illuminazione esterna sui 3 lati calpestabili
• Impianto di illuminazione interna a LED modalità Combat (max. 40Lux)
• Impianto di illuminazione di emergenza
• Sistema di messa a terra del Container
• Sistema idraulico

Allestimenti

• La zona interna sarà adibita per il trasporto e stoccaggio di casse e borse attraverso la fornitura e l’installazione di idonee scaffalature laterali;
• Le scaffalature saranno dotate di golfari, cinghie di tensionamento per il fissaggio delle casse durante il trasporto e di prese di corrente per eventuale ricarica di apparati e/o devices

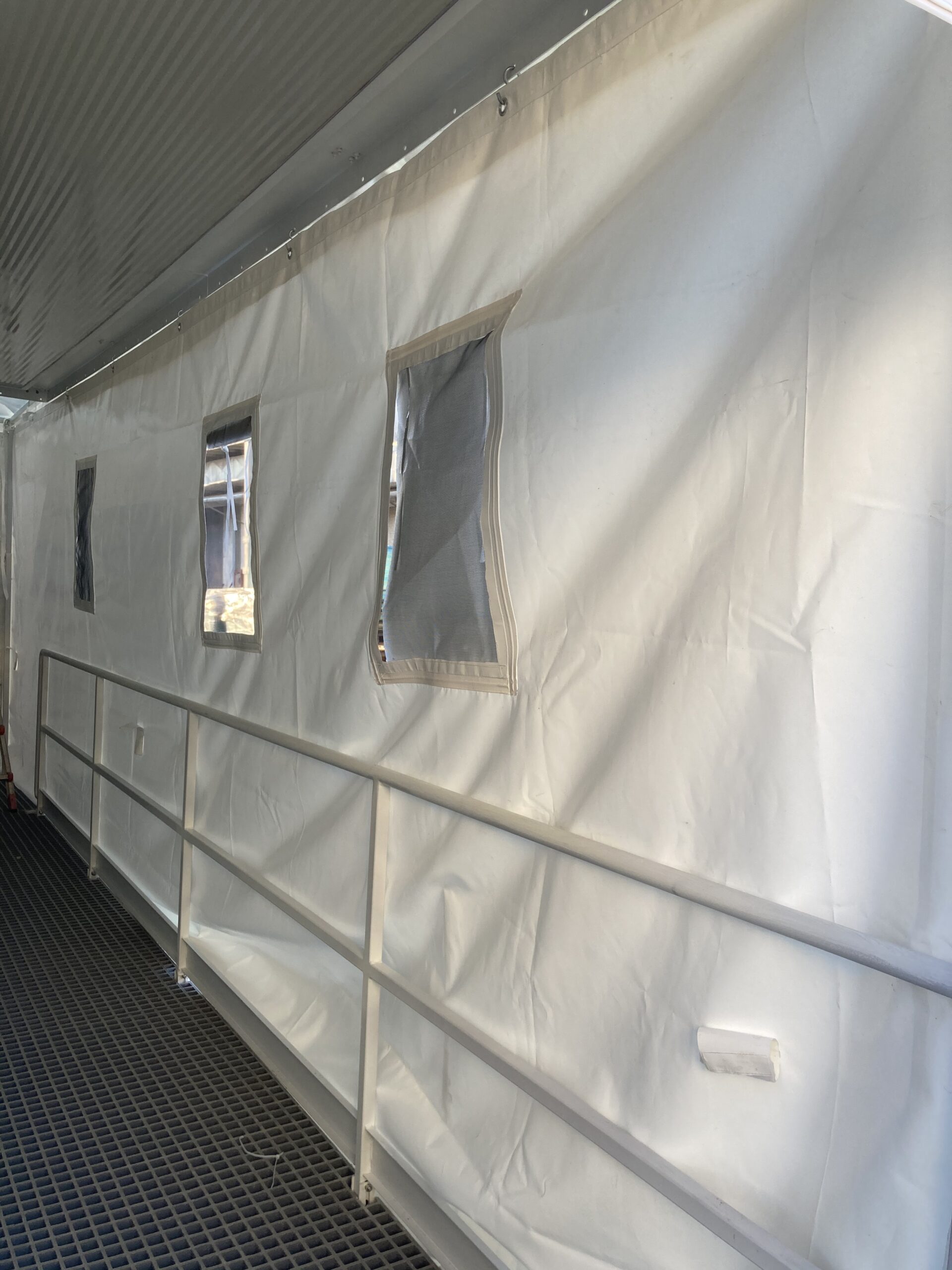

• Le zone calpestabili esterne perimetrali sono così adibite:

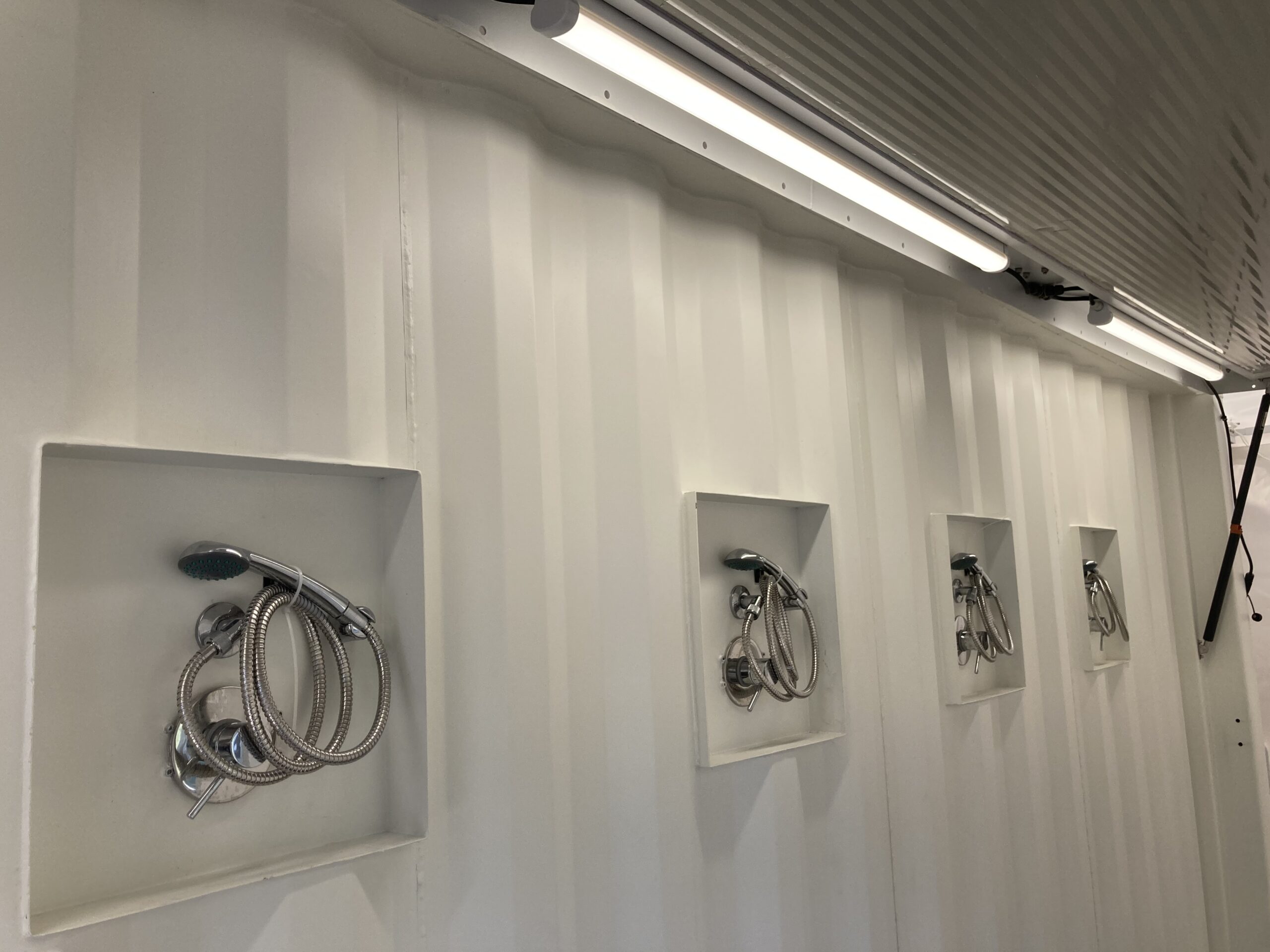

1. Zona docce: realizzata con 4 docce (complete di accessori) in un unico vano
2. Zona spogliatoio: completa di panca ed attaccapanni

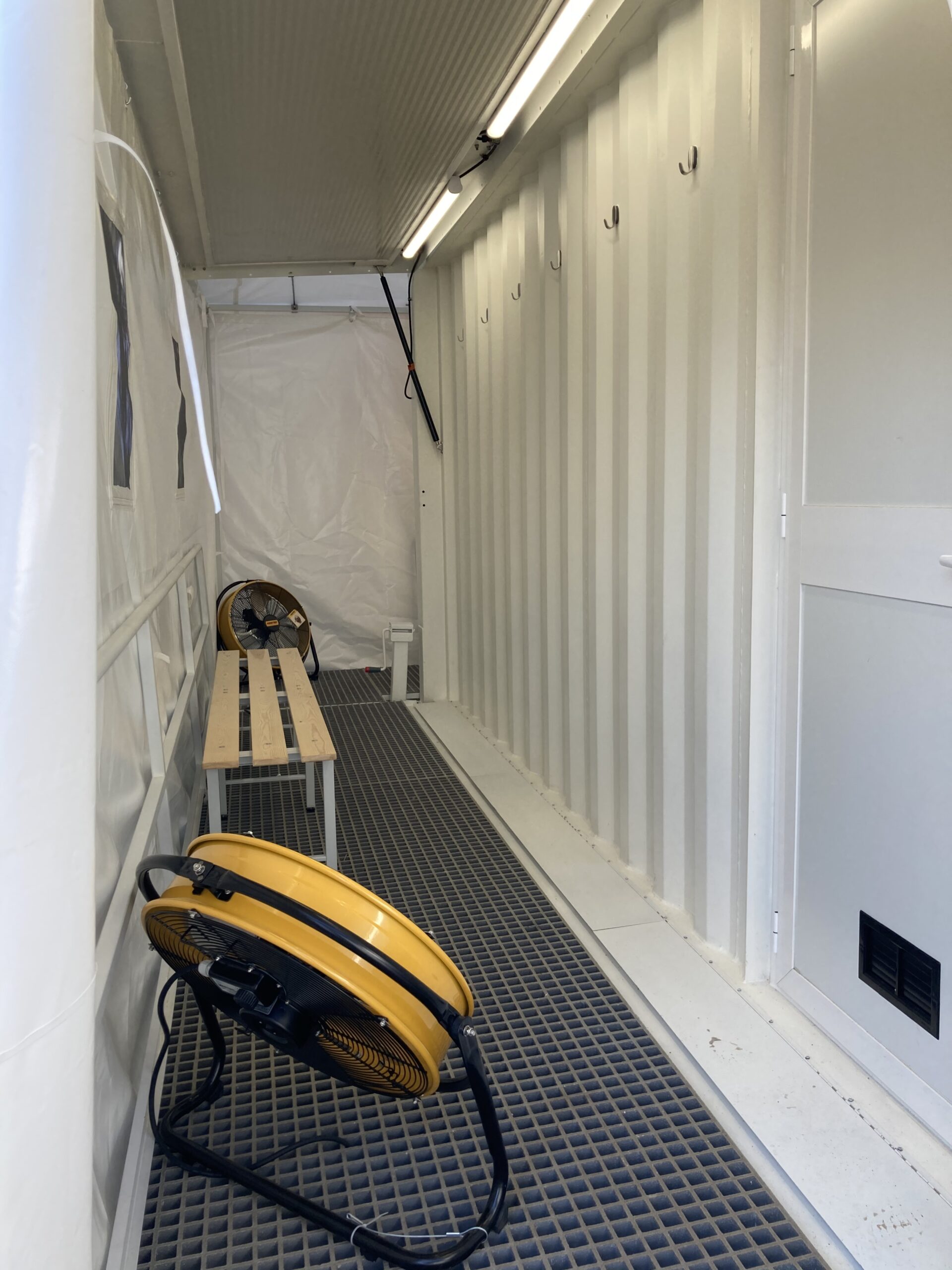

3. Zona asciugatura: completa di panca ed attaccapanni e sistema di asciugatura ad aria tramite ventilazione forzata;

• Vano tecnico interno accessibile, comprensivo di Boiler (300lt. c.a.), Quadro Elettrico, Rack comunicazione completo di Switch F.O. / LAN
• N. 1 Postazione di lavoro composta da tavolo ribaltabile, sedia a rotelle e connessioni elettriche e LAN
• N. 2 sistema per sollevamento con fune da posizionarsi nella parte superiore in prossimità dell’ingresso principale
• N. 2 Porte interne per accesso alle passerelle
• N. 1 Finestra adiacente alla postazione di lavoro

Accessori e Dotazioni

• Sistema di Livellamento;
• N. 4 faretti con base magnetica da esterno che renderanno il sistema più modulare e configurabile in base alle esigenze di illuminazione;
• Kit funi di sollevamento;
